AIP iekļautās aeronavigācijas kartes publicē AIS birojs (skat. GEN 3.1.1) saskaņā ar noteikumiem, kas ietverti ICAO 4. pielikumā - Aeronavigācijas kartes.

AIP iekļautās aeronavigācijas kartes tiek atjauninātas ar AIP grozījumiem.Labojumi aeronavigācijas kartēs, kas nav ietvertas AIP tiek izplatītas kā AIP grozījumi un tiek uzskaitītas punktā GEN 3.2.8. Informāciju par plānošanu vai par jaunas kartes vai shēmas izdošanu tiek paziņota AIC.

Nepareiza informācija publicētajās kartēs tiek labota ar NOTAM, ja tas ir operatīvi nozīmīgi.

Latvijas Aeronavigācijas karte ICAO 1:500 000 ir oficiāla aeronavigācijas karte, kas nav ietverta Latvijas AIP.

Latvijas aeronavigācijas kartes - ICAO 1: 500 000 pārdošana ir deleģēta SIA “Karšu veikals Jāņa Sēta” un to var iegādāties tieši SIA „Karšu veikals Jāņa sēta” vai internetā www.karsuveikals.lv.

Adrese

SIA „Karšu veikals Jāņa sēta”

Elizabetes iela 85a

Rīga, LV – 1050, Latvija

Tālr.: +371 27000062

E-pasts: veikals@karsuveikals.lv

URL: https://www.karsuveikals.lv

Tiek publicētas sekojošas karšu sērijas:

a. Aeronavigācijas karte - ICAO 1:500 000;

b. Lidlauka karte – ICAO;

c. Gaisa kuģu stāvvietu/izvietojuma karte - ICAO;

d. Lidlauka zemes manevru karte - ICAO;

e. Lidlauka šķēršļu karte - ICAO - A tips (katram skrejceļam);

f. Lidlauka apvidus un šķēršļu karte - ICAO (elektroniskā);

g. Maršruta karte - ICAO;

h. Standarta izlidošanas karte - Instrumentālā (SID) - ICAO;

i Standarta ielidošanas karte - Instrumentālā (STAR) - ICAO;

j. Instrumentālās pieejas karte - ICAO (katram skrejceļam un procedūru tipam);

k. Vizuālās pieejas karte - ICAO;

l. ATC novērošanas minimālā absolūtā augstuma karte - ICAO;

m. Precīzas pieejas apvidus karte - ICAO.

Pašlaik pieejamās kartes ir minētas šīs sadaļas punktā GEN 3.2.5 .

Katras sērijas vispārējs apraksts:

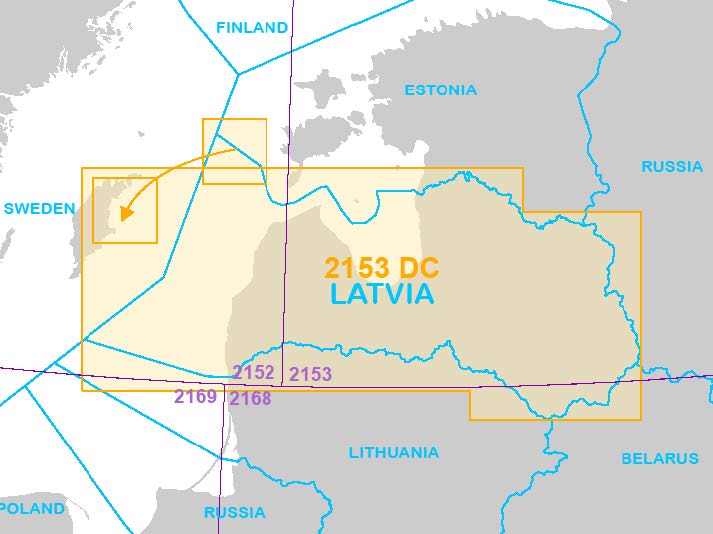

a. Aeronavigācijas karte – ICAO 1:500 000. Šī sērija veidota Lamberta vienādleņķu koniskajā projekcijā. Attēlotie aeronavigācijas dati, kas saskan ar īsa un vidēja darbības rādiusa operācijām un pārspēj visus attiecīgos līdzekļus. Karte ietver izvēlētos lidlaukus, nozīmīgus šķēršļus, ATS sistēmas elementus, slēgtas, ierobežotas un bīstamas gaisa telpas, un radionavigācijas līdzekļus. Karte ietver vizuālai gaisa navigācijai nepieciešamo informāciju un var tikt izmantota arī kā pirmslidojuma plānošanas karte.

b. Lidlauka karte – ICAO. Karte satur detalizētus lidlauka datus, lai nodrošinātu lidojuma apkalpes ar informāciju, kas veicina gaisa kuģu virszemes kustību:

- no gaisa kuģu stāvvietas uz skrejceļu;

- no skrejceļa uz gaisa kuģu stāvvietu.

Tā satur arī būtisku lidlauka operatīvo informāciju.

c. Gaisa kuģu stāvvietu/izvietojuma karte – ICAO. Karte izdota lidlaukam, kurā sarežģīto terminālu iekārtu dēļ pietiekami skaidri nevar attēlot gaisa kuģu virszemes pārvietošanos starp manevrēšanas ceļiem un gaisa kuģu stāvvietām Lidlauka/Helihopteru lidlauka kartē – ICAO vai Lidlauka zemes manevru kartē - ICAO.

d. Lidlauka zemes manevru karte - ICAO. Karte izdota lidlaukam, kurā gaisa kuģu virszemes pārvietošanos starp manevrēšanas ceļiem un gaisa kuģu stāvvietām sarežģīto terminālu iekārtu dēļ nevar pietiekami skaidri attēlot Lidlauka/Helihopteru lidlauka kartē.

Šī papildus karte nodrošina lidojumu apkalpes ar detalizētu informāciju, lai veicinātu zemes manevrus starp manevrēšanas ceļiem un gaisa kuģu stāvvietām, un gaisa kuģu novietošanu.

e. Lidlauka šķēršļu karte - ICAO - A tips (katram skrejceļam). Karte satur detalizētu informāciju par šķēršļiem lidlauka pacelšanās trajektoriju zonās. Tiek attēlota plāna un profila skatos.

f. Lidlauka apvidus un šķēršļu karte - ICAO (elektroniskā).Šajā elektroniskajā kartē atspoguļoti nepieciešamie apvidus un šķēršļu dati kopā ar aeronavigācijas datiem, lai:

a. ļautu ekspluatantam ievērot 6. pielikuma I daļas 5. nodaļas un III daļas II iedaļas 3. nodaļas ekspluatācijas ierobežojumus, izstrādājot ārkārtas situācijas procedūras, ko izmanto ārkārtas situācijā neizdevušās pieejas vai pacelšanās laikā; un veicot gaisa kuģa ekspluatācijas ierobežojumu analīzi; un

b. atbalstītu šādas aeronavigācijas lietojumprogrammas:

1.instrumentālo procedūru dizainu (ieskaitot procedūras lidojumiem pa apli);

2.lidlauka šķēršļu ierobežošanu un likvidēšanu; un

3.datu avota nodrošināšanu aeronavigācijas karšu veidošanai.

g. Maršruta karte – ICAO. Karte izdota Rīgas FIR. Aeronavigācijas dati ietver visus lidlaukus, aizliegtas, ierobežotu lidojumu un bīstamas zonas, un detalizētu informāciju par gaisa satiksmes vadības sistēmu. Karte sniedz informāciju lidojuma apkalpēm ar mērķi atvieglot navigāciju ATS maršrutos saskaņā ar gaisa satiksmes pakalpojumu procedūrām.

h. Standarta izlidošanas karte - Instrumentālā (SID) - ICAO. Karte izdota, ja izveidots standarta izlidošanas maršruts, bet to nav iespējams pietiekami skaidri attēlot Rajona kartē – ICAO.

Aeronavigācijas dati ietver izlidošanas lidlauku(s), kas ietekmē norādīto standarta izlidošanas maršrutu - instrumentālo, aizliegtas, ierobežotu lidojumu un bīstamas zonas, un detalizētu informāciju par gaisa satiksmes vadības sistēmu.

Šī karte nodrošina lidojumu apkalpes ar informāciju, kas ļauj tām izpildīt norādīto instrumentālo standarta izlidošanas maršrutu no pacelšanās posma līdz maršruta posmam.

i. Standarta ielidošanas karte - Instrumentālā (STAR) - ICAO. Karte izdota, ja izveidots standarta ielidošanas maršruts, bet to nav iespējams pietiekami skaidri attēlot Rajona kartē – ICAO. Aeronavigācijas dati ietver nosēšanās lidlauku(s), kas ietekmē norādīto standarta instrumentālo ielidošanas maršrutu, aizliegtas, ierobežotu lidojumu un bīstamas zonas, un detalizētu informāciju par gaisa satiksmes vadības sistēmu. Šī karte nodrošina lidojumu apkalpes ar informāciju, kas ļauj tām izpildīt norādīto standarta ielidošanas maršrutu - instrumentālo no maršruta posma līdz nosēšanās posmam.

k. Instrumentālās pieejas karte - ICAO. Karte izdota visiem civilās aviācijas lidlaukiem, kuros ir ieviestas instrumentālās nosēšanās procedūras. Katrai nosēšanās procedūrai tiek izdota atsevišķa Instrumentālā pieejas karte – ICAO. Aeronavigācijas dati ietver informāciju par lidlauku, aizliegtām, ierobežotu lidojumu un bīstamām zonām, radio sakaru iekārtām un navigācijas līdzekļiem, minimālo sektora absolūto augstumu, procedūras trases attēlojumu plāna un profila skatā, lidlauka ekspluatācijas nosacījumiem, utt. Šī karte nodrošina lidojumu apkalpes ar informāciju, kas ļauj tām veikt apstiprinātās instrumentālas nosēšanās procedūru uz paredzēto nosēšanās skrejceļu, tostarp iekļautām atkārtotas nosēšanās procedūrām un kur iespējams, saistītās gaidīšanas zonas.

j. Vizuālās pieejas karte - ICAO. Karte izdota civilās aviācijas lidlaukiem, kuros:

- pieejamas tikai ierobežotas navigācijas iekārtas;

- radio sakaru iekārtas nav pieejamas;

- nav pietiekamu aeronavigācijas karšu no lidlauka un tā apkārtnes mērogā 1:500 000, vai lielāks mērogs ir pieejams;

- ieviestas vizuālās nosēšanās procedūras.

Aeronavigācijas dati attēlo informāciju par lidlaukiem, šķēršļiem, nozīmīgām gaisa telpām, vizuālās pieejas informāciju, radio sakaru iekārtas un atbilstošus navigācijas līdzekļus.

l. ATC novērošanas minimālā absolūtā augstuma karte – ICAO. Karte sniedz informāciju, kas ļauj lidojumu apkalpēm veikt absolūtā augstuma uzraudzību un kontrolpārbaudi, ko piešķīris dispečers, izmantojot ATS novērošanas sistēmu.

m. Precīzas pieejas apvidus karte – ICAO. Karte sniedz detalizētu apvidus profila informāciju par noteiktu pieejas pēdējā posma daļu, kas ļauj gaisa kuģu ekspluatāciju aģentūrām novērtēt apvidus ietekmi uz lēmuma augstuma noteikšanu, izmantojot radio altimetru.

Lai papildinātu aeronavigācijas kartes, plaša sortimenta topogrāfiskās kartes pieejamas:

Adrese:

Latvijas Ģeotelpiskās informācijas aģentūra

Ojāra Vācieša iela 43

Rīga, LV-1004

Latvija

Tālr.: +371 25691504

Faksa nr.: +371 29370505

E-pasts: pakalpojumi@lgia.gov.lv

AFS: NIL

Kartes	Atrašanās vieta	Labojumi
Latvijas aeronavigācijas karte – ICAO 1:500 000		Latvijas vizuālo lidojumu kartes 14. izdevums ar spēkā stāšanās datumu 15 MAY 2025 atceļ iepriekšējo izdevumu.
Latvijas aeronavigācijas karte – ICAO 1:500 000	565149N 0240653E	Dzēsta EVD1 BALOZI.
Latvijas aeronavigācijas karte – ICAO 1:500 000	570126N 0241015E	Dzēsta EVR53 KISEZERS.
Latvijas aeronavigācijas karte – ICAO 1:500 000	564621N 0233143E	Izveidota EVR73 GORGON1.
Latvijas aeronavigācijas karte – ICAO 1:500 000	564609N 0232919E	Izveidota EVR74A GORGON2.
Latvijas aeronavigācijas karte – ICAO 1:500 000	564540N 0231930E	Izveidota EVR74B GORGON3.
Latvijas aeronavigācijas karte – ICAO 1:500 000	564517N 0230849E	Izveidota EVR74C GORGON4.
Latvijas aeronavigācijas karte – ICAO 1:500 000	564635N 0250008E	Izveidota EVR79 AVOTI.
Latvijas aeronavigācijas karte – ICAO 1:500 000	564347N 0215742E	Izveidota EVR80 RUDBARZI.
Latvijas aeronavigācijas karte – ICAO 1:500 000	570044N 0241115E	Izveidota EVR81 KISEZERS.
Latvijas aeronavigācijas karte – ICAO 1:500 000	565125N 0263506E	Izveidota EVZ1 ADIZ EAST.
Latvijas aeronavigācijas karte – ICAO 1:500 000	562707N 0260958E	Pievienots šķērslis VIPE.
Latvijas aeronavigācijas karte – ICAO 1:500 000	562739N 0254627E	Pievienots šķērslis OSANI.
Latvijas aeronavigācijas karte – ICAO 1:500 000	563058N 0255534E	Atjaunināts šķērslis JEKABPILS02.
Latvijas aeronavigācijas karte – ICAO 1:500 000	565125N 0263506E	Izveidota EVRMZ1 RIGA FIS SECTOR 3.
Latvijas aeronavigācijas karte – ICAO 1:500 000	565125N 0263506E	Izveidota EVTMZ1 RIGA FIS SECTOR 3.
Latvijas aeronavigācijas karte – ICAO 1:500 000	563833N 0251857E	Pievienots šķērslis AIZKRAUKLE.
Latvijas aeronavigācijas karte – ICAO 1:500 000	562114N 0263149E	Pievienots šķērslis SUTRI.
Latvijas aeronavigācijas karte – ICAO 1:500 000	562505N 0263530E	Pievienots šķērslis PRIKULI.
Latvijas aeronavigācijas karte – ICAO 1:500 000	574127N 0254407E	Atjaunināts maksimālais pacēluma skaitlis (MEF).
